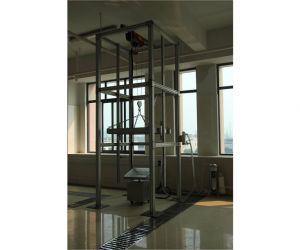

试验目的是确定在正常和极限温度下，当产品受到一系列冲击时，各性能是否失效。
冲击试验的技术指标包括:峰值加速度、脉冲持续时间、速度变化量(半正弦波、后峰锯齿波、梯形波)和波形选择。冲击次数无特别要求外每个面冲击3次共18次。
IP（INGRESS PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草的，将电器依其防尘、防止外物（含工具、人的手指等均不可接触到电器内之带电部分，以免触电。）侵入和防湿气、防水侵入之特性加以分级的。IP防护等级是由两个数字所组成，第1个数字表示电器防尘、防止外物侵入的等级，第2个数字表示电器防湿气、防水侵入的密闭程度等级，数字越大表示其防护等级越高。
|
数字 |
防护范围 |
说明 |
|
0 |
无防护 |
对外界的人或物无特殊的防护 |
|
1 |
防止直径大于50mm的固体外物侵入 |
防止人体(如手掌)因意外而接触到电器内部的零件，防止较大尺寸(直径大于50mm)的外物侵入 |
|
2 |
防止直径大于12.5mm的固体外物侵入 |
防止人的手指接触到电器内部的零件，防止中等尺寸(直径大于12.5mm)的外物侵入 |
|
3 |
防止直径大于2.5mm的固体外物侵入 |
防止直径或厚度大于2.5mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件 |
|
4 |
防止直径大于1.0mm的固体外物侵入 |
防止直径或厚度大于1.0mm的工具、电线及类似的小型外物侵入而接触到电器内部的零件 |
|
5 |
防止外物及灰尘 |
完全防止外物侵入，虽不能完全防止灰尘侵入，但灰尘的侵入量不会影响电器的正常运作 |
|
6 |
防止外物及灰尘 |
完全防止外物及灰尘侵入 |
IP防水
|
数字 |
防护范围 |
说明 |
|
0 |
无防护 |
对水或湿气无特殊的防护 |
|
1 |
防止水滴浸入 |
垂直落下的水滴(如凝结水)不会对电器造成损坏 |
|
2 |
倾斜15度时，仍可防止水滴浸入 |
当电器由垂直倾斜至15度时，滴水不会对电器造成损坏 |
|
3 |
防止喷洒的水浸入 |
防雨或防止与垂直的夹角小于60度的方向所喷洒的水侵入电器而造成损坏 |
|
4 |
防止飞溅的水浸入 |
防止各个方向飞溅而来的水侵入电器而造成损坏 |
|
5 |
防止喷射的水浸入 |
防止来自各个方向由喷嘴射出的水侵入电器而造成损坏 |
|
6 |
防止大浪浸入 |
装设于甲板上的电器，可防止因大浪的侵袭而造成的损坏 |
|
7 |
防止浸水时水的浸入 |
电器浸在水中一定时间或水压在一定的标准以下，可确保不因浸水而造成损坏 |
|
8 |
防止沉没时水的浸入 |
电器无限期沉没在指定的水压下，可确保不因浸水而造成损坏 |
常用标准：GB4208-2008; IEC/EN 60529-2013
