冲压生产是塑性加工的基本方法之一，它广泛的应用于航天航空，运输机械行业，以及电子电器等。作为被加工的板材，它的冲压性能直接影响到产成品的质量以及生产效率。不同的冲压工艺，板材的应力状态、变形特点以及变形区与传力区之间的关系将各不相同，所以对于板材的冲压性能要求也不同。为了便于研究各种冲压工艺对板材性能的要求，根据变形区的应力应变状态将冲压工艺归类为以拉伸为主的变形方式和以压缩为主的变形方式。

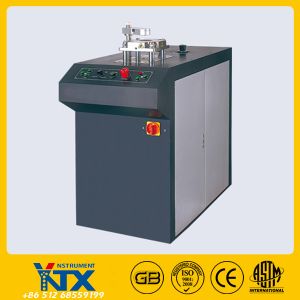

本试验机是用来对金属薄板和带材进行拉伸性工艺试验的设备。检验金属薄板和带材在试验过程中的塑性变形性能也可以测定金属薄板胀形性能指标。
检验有色金属薄板的各向异性的功能。
配置相应的模具可进行相应的金属薄板成型试验。对于金属薄板冲压成形过程中抵抗破裂的能力进行检测。根据基本冲压成形方式，可进行：
杯突试验，即用一定规格的钢球或球状冲头，当试样周边施加有一定夹紧力的压力时，钢球或球状冲头向试样施加压力，直到试样产生穿透裂缝为止，此时冲头压入深度(mm),即为被试板材的杯突值IE,此杯突值用来判断材料的塑性变形性能.
有色金属冲杯试验,即用一定规格的圆柱形冲头,将一定外径的圆片形试样压紧与夹模与冲杯模之间,在冲头施加的压力作用下,沿径向产生延伸及弯曲塑性变形而一次拉延成圆柱杯,此时杯子的边缘形成凸耳状突起,测量并计算凸耳特性指标凸耳率e来判定材料的各向异性.
|
|
