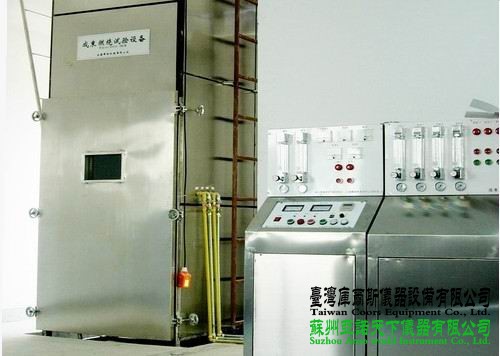

电线电缆成束燃烧试验箱

日期：2013-05-31　　有613人浏览

本电线电缆成束燃烧试验箱符合IEC 60332-3-10，GB-T18380.31/32/33/34电缆和光缆在火焰条件下的燃烧试验第31部分：垂直安装的成束电线电缆火焰垂直蔓延试验，试验装置，用于检测垂直安装的成束电缆或光缆在规定条件下抑制火焰垂直蔓延的能力的仪器，是电力电缆、控制电缆、光缆等成束燃烧试验的需要装置。。
电线电缆成束燃烧试验箱主要技术参数：
1、不锈钢测试箱体的尺寸为1000*2000*4000；(W*D*H，误差均为±100 mm)箱体内部表面铺有绝热材料；箱体前面下半部设有800±20(W) ×400±10(D)的进气空间；箱体顶部开有300±30(W)×1,000±100(D)排气口，上部安装锥形烟囱，可同不锈钢金属管路相连接，方便在测试过程中排除烟气。
2、安装有火焰截止筒，防止丙烷气体回火，从而ZUI大程度上保证试样安全；
3、用电脑自动记录所有控制和测试条件；温度对气体压力和密度的影响，通过电脑控制燃烧器燃气和空气自动补偿系统;
4、箱体观测窗：耐火玻璃(5mm厚)；
5、测试用钢梯尺寸(竖直)：500(W)×3,500(H)；宽型钢梯尺寸：800(W)*3500(H)；燃烧面尺寸 (L)257*(W)4.5mm；
6、热源为带型丙烷燃烧器喷灯，配有Venturi混合器，孔中心距：3.2mm。
7、仪器配置
不锈钢轱辘吊装方式，便于钢梯的安装（手动拉升）
带状标准丙烷燃烧器装置2个（国内自制）
文丘里气体混合装置2个
压力表及减压阀设定装置，可设定丙烷及空气压力为0.1Mpa
转子流量计调节并设定气体流量
表面点火方式，热敏探针监控，无明火将自动切断燃气
箱体提供钢梯及栏杆扶手，便于用户在顶部检测
配备球阀可手动关闭气源
自动设定燃烧测试时间，到时可自动切断气源
箱体内壁热电偶，可显示箱体内部温度
