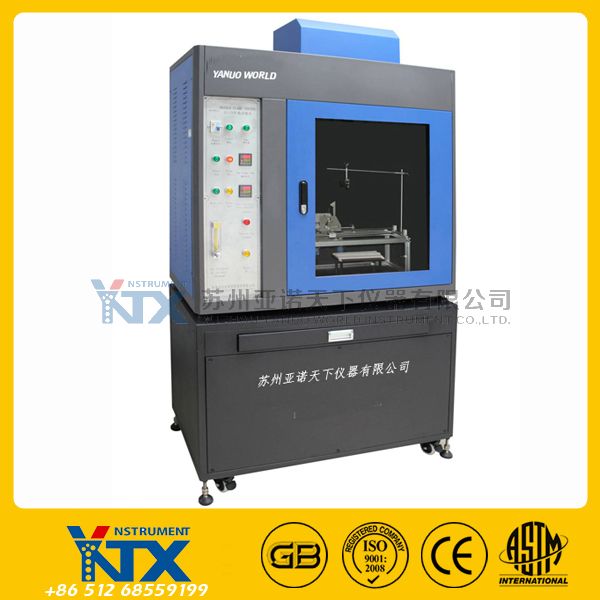

针焰试验仪 燃烧试验机说明

日期:2018-11-16  1040人浏览
放大字体  缩小字体

  针焰燃烧试验机适用于家用电器、电子仪器、电工仪表、照明、低压电器、电机、电动工具、信息技术设备电气连接件、辅件等电工电子设备及其部件、组件的研究、生产和质检部门,也适用于绝缘材料、工程塑料或其它固体可燃材料行业,小火焰起燃源试验项目。

  针焰燃烧试验机根据IEC60695-11-5:2004、GB4706.1-2005、IEC60335-1、GB5169.5-2008等标准中相应要求设计制造,模拟产品在故障条件下所产生的小火焰,对产品或材料进行着火危险性和燃烧性能试验。GB/T5169.5—2008电工电子产品着火危险试验。

  1、燃烧试验机及燃烧器尺寸:

  试验室通风柜/试验箱的容积应至少为0.5m3。

  产生试验火焰的燃烧器应由长度至少35 mm、孔径0.5mm±0.1mm,外径不超过0.9mm的管子构成。

  燃烧器倾斜角度应能0-45度可调节要求。火焰尺为12mm±1mm。

  2、计时器:

  计时器的允差应不大于0.5s。

  3、火焰:

  温度从100℃±5℃升高到700℃±3℃的升温时间应为23.5s±1.0s。

  针焰燃烧试验机的校准条件和标准器

  1、环境条件:

  (1)环境温度:10℃~35℃环境湿度:不大于85%

  (2)负载条件:空载条件下校准(3)其它条件:设备周围应无明显震动和腐蚀性气体,应无其它冷热源影响校准结果。

  2、标准器及其它设备:

  (1)基本尺寸:试验箱容积用钢卷尺进行测量,燃烧器的孔径用针规测量,火焰的燃烧器其它尺寸及火焰尺的尺寸用游标卡尺测量,燃烧器倾斜角度用万能角度尺测量。

  (2)计时器:时间计时器用电子秒表校准。

  (3)温度仪表:温度仪表用标准铂电阻温度计及多功能温度校验炉校准。

  3、燃烧试验机校准项目及校准方法:

  A、校准项目:

  箱体尺寸、燃烧器尺寸、燃烧器倾斜角度、计时器、火焰尺及温度仪表。

  校准项目可根据实际情况和客户要求进行选择。

  B、校准方法:

  (1)外观检查:目测外观及各部件无损坏、清洁,设备可正常工作。

  (2)基本尺寸:试验箱的体积用钢卷尺进行长、宽、高测量并计算容积,火焰的燃烧器及火焰高度尺的尺寸用针规及游标卡尺测量,燃烧器倾斜角度应能0-45度可调节,用万能角度尺测量。

  (3)计时器校准:用电子秒表分别对施焰时间在10s、20s、30s、60s、120s五个校准点进行校准,持焰时间在30s校准点校准。

  升温计时器在23.5s点进行校准。

  (4)温度仪表校准:将温度系统连接热电偶的铜块和标准铂电阻放入多功能温度校验炉的孔洞,尽量置于孔洞底部,分别设置多功能温度校验炉100℃和700℃,温度达到稳定后,读取三次温度系统的温度显示值,取平均值作为温度系统的实际显示值。

  针焰燃烧试验机是安规测试的重要仪器,目前市场上的针焰燃烧试验机许多是安老标准制造的,燃烧试验机质量参差不齐,主要项目不一定符合标准的要求,为了保证燃烧试验机的仪器符合标准要求,确保测量数据的准确,必须对仪器的主要项目进行校。
