缠绕拉伸夹具及其常见问题详解

日期:2021-01-21  74人浏览
放大字体  缩小字体

我们都知道夹具是拉力试验机中最重要的配件之一,而线绳、织物、光纤等产品不易夹持还容易断裂,所以我们需要靠拉力压紧试样,大圆弧曲面过渡,易夹紧,断点好,缠绕拉伸夹具因此而诞生,缠绕夹持方式是所有方式中对试样损伤最小的夹持方式。 

使用缠绕方式夹持的试样多数为带状材料或者线型材料,如安全带、打包带、棉线、玻璃纤维束等。都属于无法或不便直接夹持的试样,因为缠绕方式无法使用位移方式准确测量试样的变形量,大变形也在大多时候无法运用。对于这种试样,又需要测量延伸率的时候,某些特定的标准中规定了标距的计算方法。

但大多时候只能建议客户退而求其次,使用手工方式测量断后延伸率,而放弃断裂延伸率。 

有些试样即使使用缠绕的方式试验也无法得到很好的试验效果,最常见的就是断点不好的现象,对于断钳口的试验肯定是不合格的,但断在缠绕弧位置,则在特定的试验中是允许的,比如上文提到标准中规定了标距的,只要断点在标距内即可视为有效试验。 

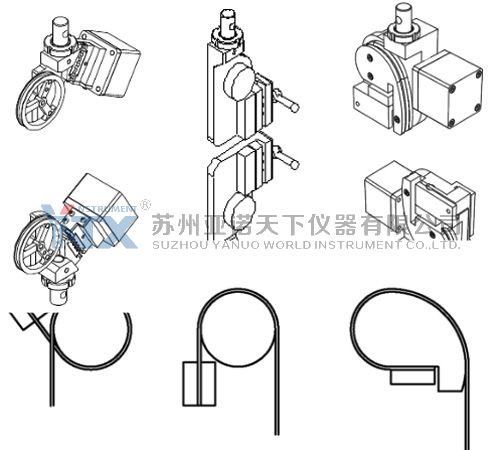

由于带状试样的缠绕多数是自我压紧的方式,只要能够缠绕正确、对齐,即可断点良好。如下图中安全带缠绕:

而线材、绳材的缠绕就复杂的多,总起来说单根比多根容易做,细的比粗的容易做,成束的比编织的容易做。也就是说其组成结构越简单,越不容易受到缠绕方式的影响。对于断点在圆弧上的试验,首先要考虑增加缠绕弧的曲率半径。 

对于不同材质混合的试样,由于材质不同缠绕时硬材质易将软材质部分破坏(如电线等),造成不良断点,很难进行试验。
