拉力试验机楔形夹具图文介绍

日期:2022-03-08  639人浏览
放大字体  缩小字体
 以我们经常接到客户询盘来看,很多客户对拉力试验机的夹具很是不解,咨询材料试验的夹具哪一种比较合适的。那么今天呢,亚诺小编就与大家来分享一下,在材料拉力试验机中应用得非常广泛得楔形拉伸夹具。诸如楔形夹具:参数、工作原理、规格类型、功能特点、夹具图片、应用案例等。

简介

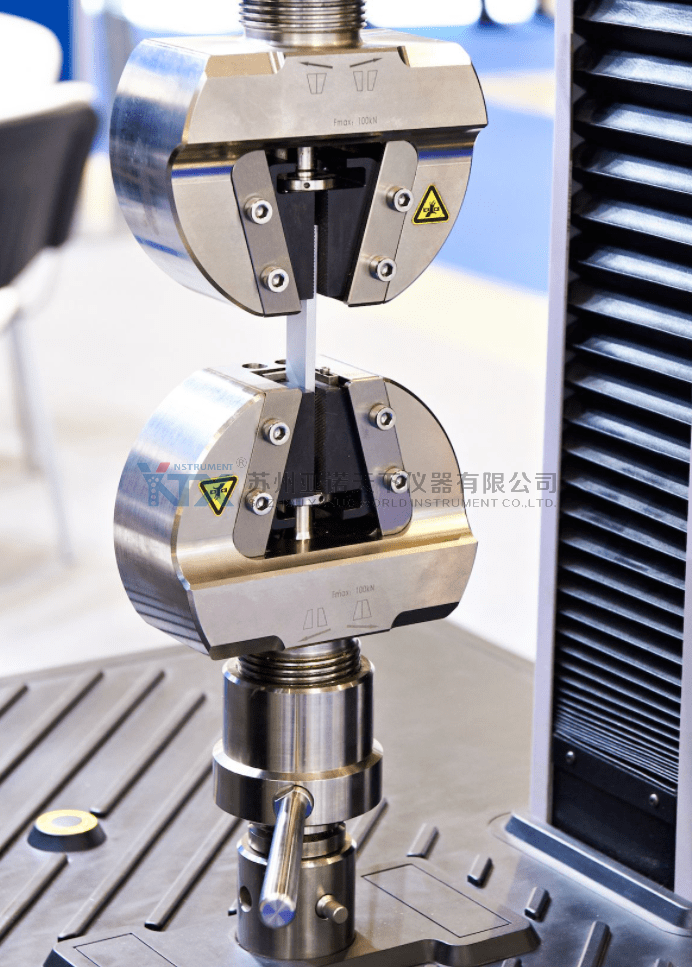

楔形拉伸夹具设计经典、简单、坚固,而且是万能拉力试验机最常用的一款类型;手动楔形夹具非常适合金属、复合材料和塑料。专为试样装载、对中和定位而设计。高达250kN的载荷容量。



工作原理

这类夹具的楔形的工作原理就是,使它们夹紧试样的同时,不会改变夹面相对于试样的垂直位置。这是通过移动夹具主体以闭合夹面的设计实现的。此功能使得可以预先选择特定的点,在该点上以一致的夹面间距夹持试样,并且不会施加可能导致试样屈曲的压缩力。

夹具采用前部开放式设计,便于更换夹面和夹持试样。由于夹面处于固定位置,在试样破坏时不会产生反冲或松动,如果连接了引伸计,引伸计也将保持在原位。

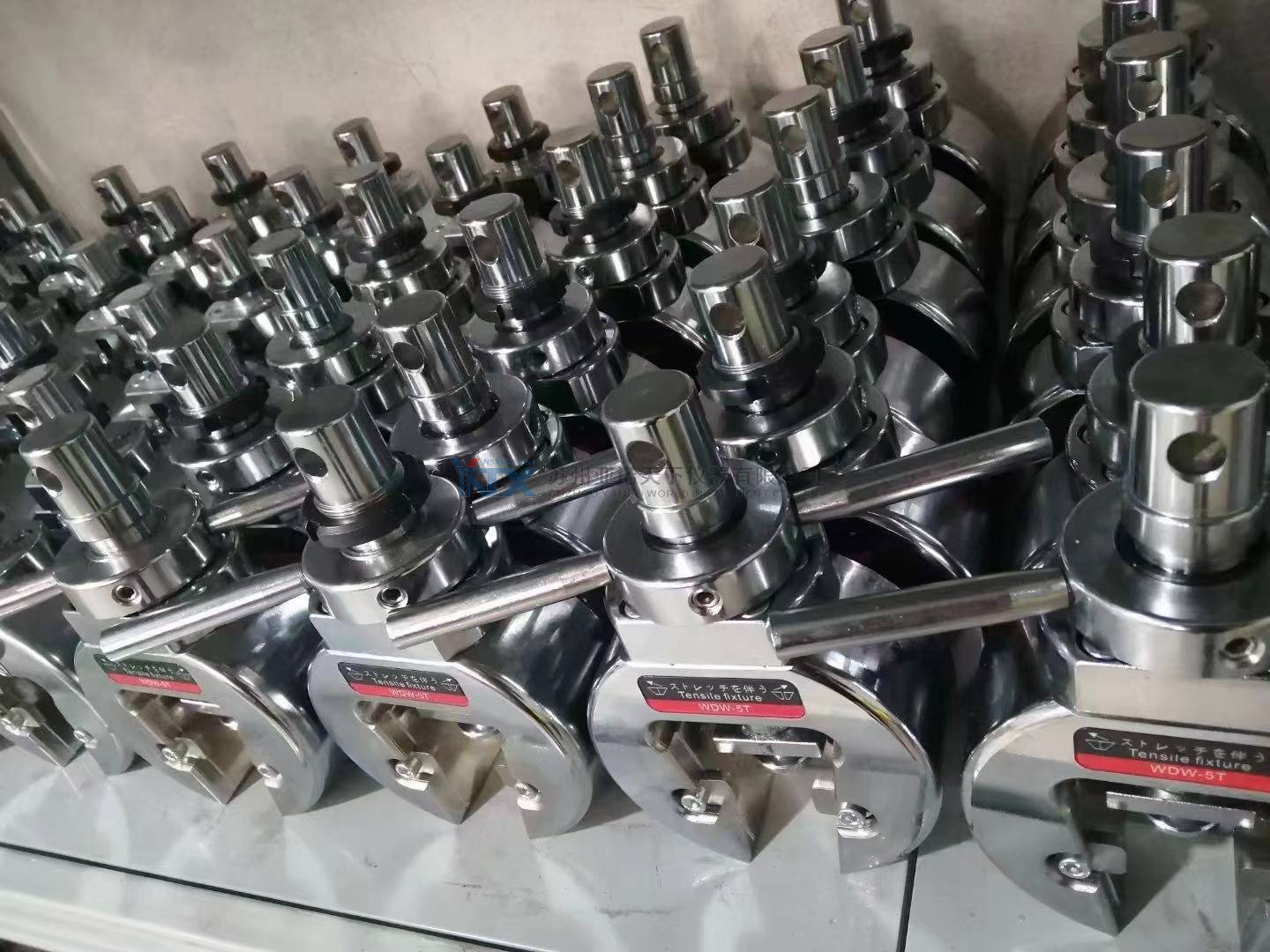

规格类型

500KG/5KN楔形夹具:适用于塑料、弹性体和金属等多种材料的静态拉伸试验

50KN/5T楔形夹具:通常用于高承载范围,适用于金属和复合材料的静态拉伸试验

功能特点

手动楔形夹具便于试样夹持、对中和定位。夹持样品后,夹持力随着试验载荷的增加而增加。夹具设计为夹具体动,而夹面不动,在试样夹持过程中几乎不会产生预加载,特别适用于测试金属和复合材料等高强度材料,确保试样不打滑。

总结下来就是以下几点:

快速夹紧和松开,实现快速设置

易于夹持试样,提高测试效率

自紧式楔形设计避免打滑

试样加载过程中夹面不动,夹具体移动

提供各种夹面尺寸和类型

无需工具即可快速更换夹面

应用范围

加载类型:拉伸、静态和拉伸循环试验

试样材料:线材、塑料、金属、弹性体和复合材料

试样形状:板材或圆形试样



总结以上,关于材料拉力试验机常用得楔形夹具就给大家从图片、种类、优势以及常见问题呢,给大家分享了,如果大家还需要了解技术参数、组成、功能、等技术规格可以留言,同时本小编还具备远程解决故障的能力,都是免费为广大好友服务的,如:安装图、样品从夹具中滑脱等故障,都可以处理的,欢迎大家多多留言互动交流,感谢您的阅览!
