弯曲强度拉力机试验

日期:2022-03-08  318人浏览
放大字体  缩小字体
 一、弯曲强度拉力机试验简介:

弯曲强度试验用于测定材料的弯折或弯曲特性。弯曲强度试验有时候也称为横梁试验,它需要将试样放在两个点或两个支架之间,然后通过第三个点或另外两个点施加载荷,这两种情况分别称为 3 点弯曲和 4 点弯曲试验。

根据所施加的递增的负载计算最大应力和应变。计算结果以图表格式显示,其中包括弯曲强度(适用于已断裂的试样)和屈服强度(适用于未断裂的试样)。测试的典型材料包括塑料、复合材料、金属、陶瓷和木材。

二、弯曲强度折叠强度表现:

杆件在受弯时其断面的上部是受压区,而下面是受拉区.以矩形匀质断面为例,受压、受拉区的最外沿的强度就叫做弯曲强度。它与弯矩成正比与断面模数成反比。

可由下公式表示:σ=KM/W其中K为安全系数,M为弯矩,W就是断面模数,不同的断面就有不同的断面模数可在材料力学手册中查到。

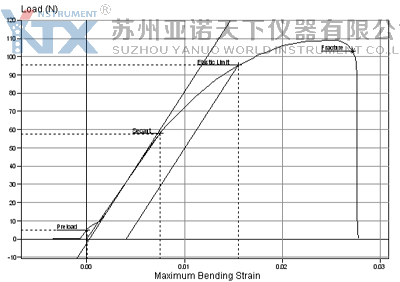

二、弯曲强度拉力机试验的典型图示如下:

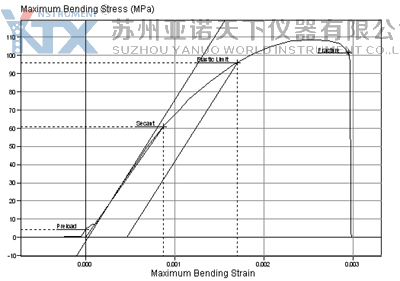

三、3 点弯曲强度试验的典型图示如下:

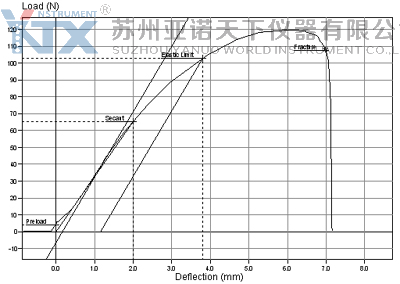

四、4 点弯曲强度试验的典型图示如下:
