这是目前真正能够做到360旋转的接触角测量仪。一款货真价实的3D接触角测试仪。

日期:2020-11-02  42人浏览
放大字体  缩小字体

portant;">自20世纪40年代开始由Zisman教授提出可以用量角器的方法实现接触角的简单测量以来,接触角测量仪历经了四代发展。从量角器,到数码量角器(1980年代开始的圆拟合、椭圆拟合算法),标准型接触角测量仪(1990年代,以A.W.Neumann为代表的Young-Laplace方程拟合技术,以及商业化的Song-Bihai和hansen团队为主的商业化的接触角测试仪)到最新的阿莎算法(ADSA-RealDrop)的3D接触角测量仪技术。

portant;">在商业化的接触角测量仪中,以滚动角的测量或动态接触角的测试最为关键。长期以来,商业化的接触角测量仪以静态的接触角测量为主,考虑的重点或表征固体样品性质的重点在于亲疏水程度这样的简单测试。因而,在仪器的硬件设计方面以低精度、满足最低要求的机械结构为主,完全忽视接触角测量的本质要求。目前商业化的接触角测量仪以德国的仪器为代表,在升降机械中采用了齿轮齿条结构,取消样品台的二维水平调整,标准配置没有滚动角机构。因而,在测试操作中经常出现背景噪声(背景昏暗的情况,测试点找不到)。部分接触角测试仪厂家通过软件的预处理技术,实现了自动测量昏暗条件下的液滴的目标,然后宣称这项技术为其独门技术。这种宣传本身就存在误导性,其一,这种情况出现本身就是其硬件设计不合理造成的,硬件的不合理事实上除了看不到接触点外,还有水平度不好时角度的偏差,视角不同时角度的偏差等等。其二,在其他仪器厂商提供二维水平调整功能的样品台时,接触角的两个接触点很容易看到,背景可以实现没有噪声时,预处理功能本身就成了不应该被重点强调的功能。如美国科诺提供了像photoshop个样的背景抠图功能、魔术棒功能、图像曲线处理功能等等,这些功能是一个图像测试软件本身应该具有的功能。

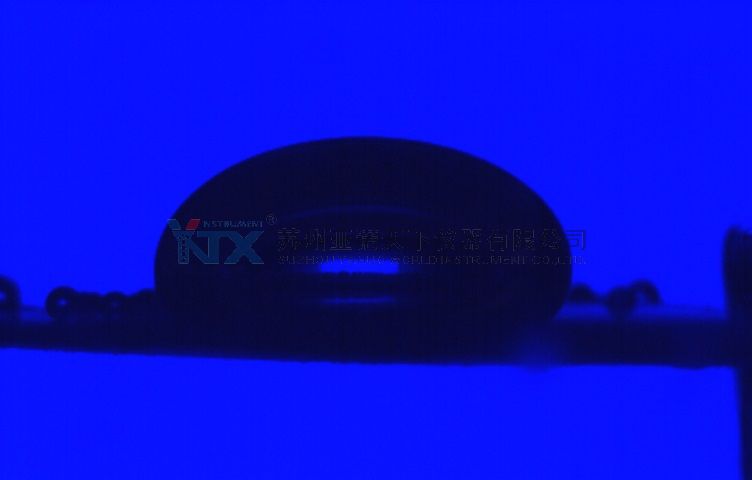

portant;">接触角测量仪气泡捕获法图片captive bubble

portant;">美国科诺由于提供了阿莎算法(ADSA-RealDrop),因而是商业化的接触角测量仪中将滚动角作为标准配置而非选配件的厂商。在市场的技术推广过程中,美国科诺以软件和硬件相结合的方式向客户宣传如何测好滚动角和前进、后退角。动态接触角的测量,同样不能采用简单的切线法或椭圆拟合法分析相应的角度值,而应结合界面化学的原理进行分析测试。目前符合界面化学原理的测试接触角的方法为阿莎,Young-Laplace方程拟合法由于无法实现非轴对称测量(算法公式是没有将重力进行倾角修正,因而测试算法存在需要改进的地方)。而硬件只是为实现阿莎算法提供的技术保障。

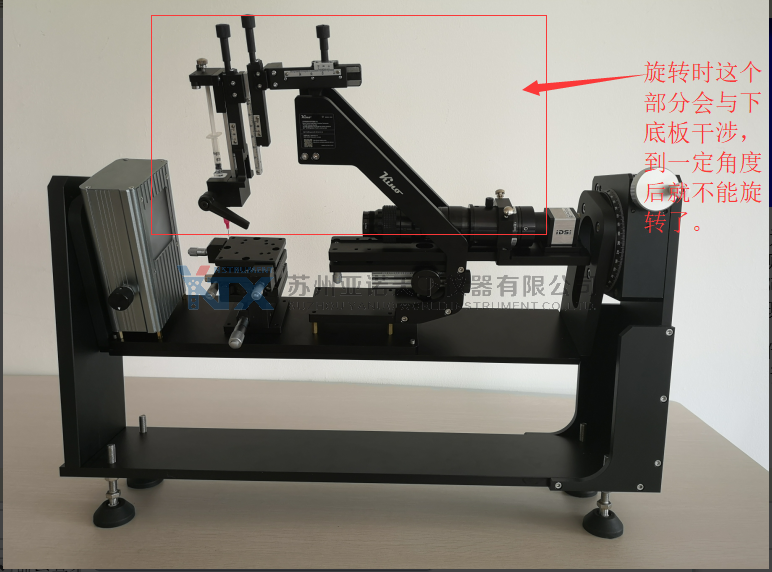

portant;">在硬件设计方面,美国科诺标准的接触角测量仪通常仅能够实现98度左右的旋转角度。相对于其他厂家宣称的360度旋转来讲,看起来指标项无法满足要求。但是,360度旋转滚动角平台的宣传点仅仅是讲理论上可以实现360度旋转,但是,由于接触角测试仪的进液部分设计缺陷,通常情况下无法实现360度旋转的。如下所示:

portant;">接触角测量仪滚动角平台

portant;">

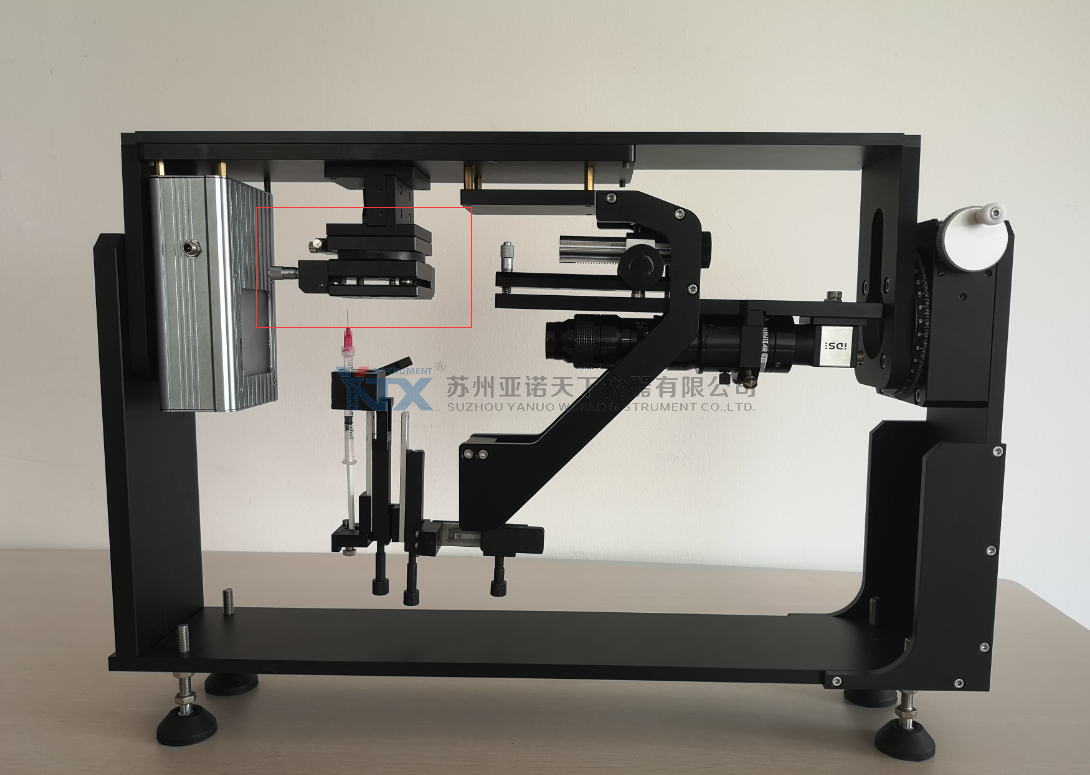

portant;">为此,美国科诺在便携式接触角测量仪SL250型上面进行了全面改进,实现了滚动角的360度旋转。如下图所示。

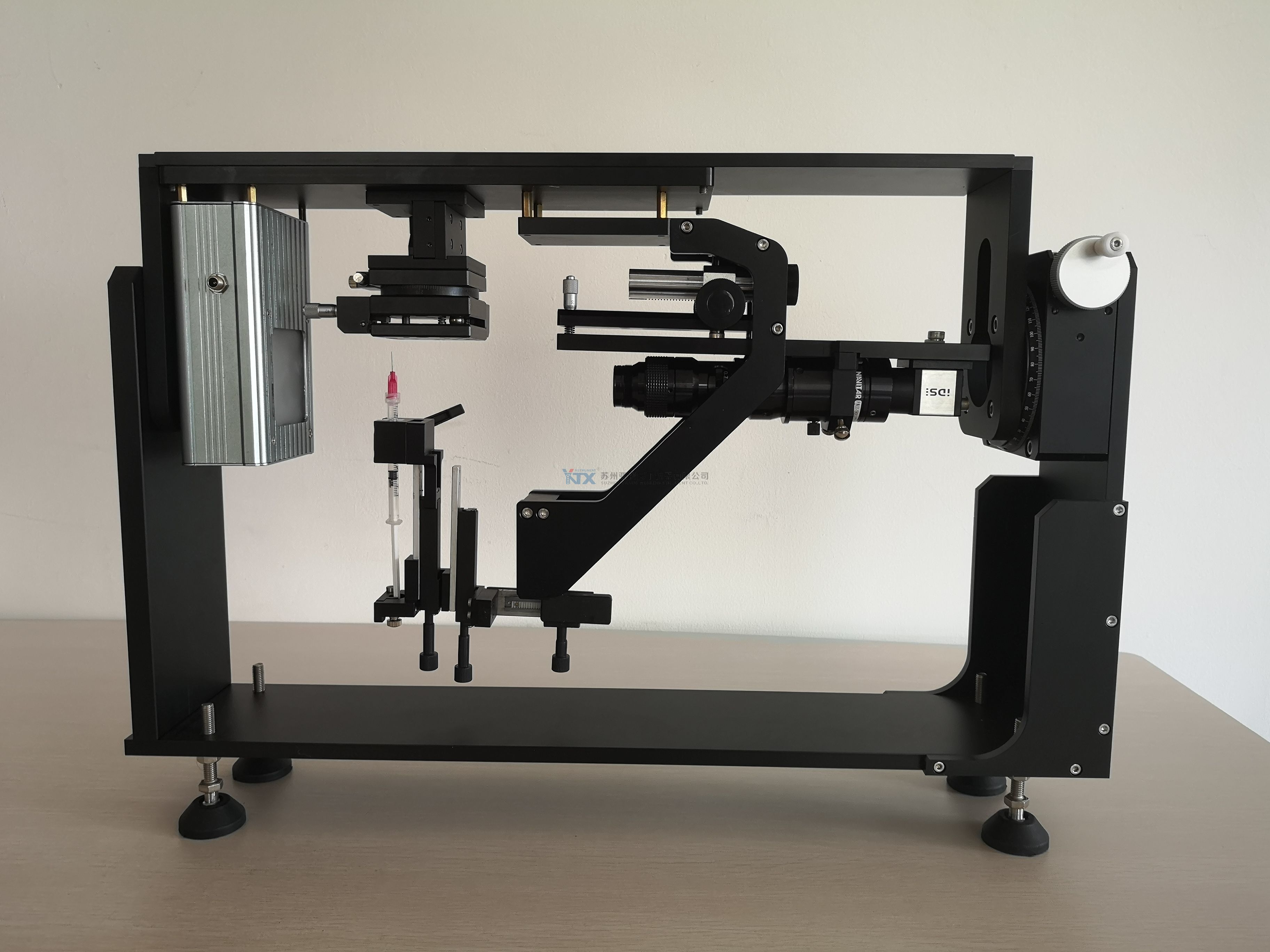

portant;">接触角测量仪滚动角平台360度旋转

portant;">

portant;">同时,我们为您提供了真正的3D接触角测量功能。

portant;">3D接触角测量仪模块
